Präzise Oberflächenbearbeitung durch bewährte Verfahrenstechnik
Das Gleitschleifen – auch als Trowalisieren bekannt – hat sich in der modernen Fertigungstechnik als zuverlässiges und wirtschaftliches Verfahren für die Oberflächenbearbeitung etabliert1. Um dem Anspruch höchster Qualität gerecht zu werden, setzen Unternehmen wie Schäfer Drehteile auf diese bewährte Technologie, die ihre Wurzeln in natürlichen Prozessen hat.
Das Prinzip orientiert sich an der Natur: So wie in Bächen und Flüssen Sand und Wasser grobe Gesteinsbrocken zu glatten Kieselsteinen schleifen, nutzt das Gleitschleifen die kontrollierte Relativbewegung zwischen Werkstücken, Schleifkörpern und wässriger Compound-Lösung1. Diese mechanisch-chemische Fertigungstechnik ermöglicht eine reproduzierbare Oberflächenqualität, die manuelle Verfahren in ihrer Gleichmäßigkeit deutlich übertrifft.
Vielseitige Anwendungsmöglichkeiten für unterschiedliche Anforderungen
Das Gleitschleifverfahren eignet sich für eine breite Palette von Bearbeitungszielen. Von der groben Entgratung bis zum Hochglanzpolieren lassen sich verschiedenste Oberflächeneigenschaften realisieren1. Die Hauptanwendungsgebiete umfassen:
- Entgraten und Verrunden von Kanten
- Glätten und Polieren von Oberflächen
- Reinigen und Entfetten
- Entzundern und Entrosten
Besonders vorteilhaft ist die Vielseitigkeit bezüglich der bearbeitbaren Materialien. Das Verfahren eignet sich für Werkstücke aus allen gängigen Metallen und Metalllegierungen sowie für Formteile aus Gummi, Kunststoff oder Keramik1. Diese Flexibilität macht das Gleitschleifen zu einer wertvollen Ergänzung in der Präzisionsfertigung.
Drei bewährte Verfahrensprinzipien
Die Relativbewegung im Arbeitsbehälter wird hauptsächlich auf drei verschiedene Arten erzeugt, wobei jede Methode spezifische Vorteile bietet1:
Rotieren: Der gesamte Behälter oder Teile davon drehen sich und übertragen ihre Bewegung auf den Inhalt. Dieses Verfahren eignet sich besonders für die schonende Bearbeitung empfindlicher Werkstücke.
Vibrieren: Unwuchtmotoren versetzen den Arbeitsbehälter in Vibration. Diese Methode ist besonders weit verbreitet und universell einsetzbar, da sie eine gleichmäßige Bearbeitung unterschiedlichster Werkstückgeometrien ermöglicht.
Schleppen: Während die Schleifkörperschüttung ruht, werden aufgespannte Werkstücke durch das Schleifkörperbett bewegt. Dieses Verfahren bietet sich für besonders wertvolle oder empfindliche Teile an.
Wirtschaftlichkeit durch Automatisierung und Reproduzierbarkeit
Im Vergleich zur manuellen Bearbeitung bietet das Gleitschleifen erhebliche wirtschaftliche Vorteile. Der automatisierte Prozess läuft nach dem Einsetzen der Werkstücke selbstständig ab und erfordert keine menschliche Überwachung1. Dies führt zu einer deutlichen Reduzierung des Zeitaufwands – in einigen Anwendungen konnte die Prozessdauer von Tagen auf wenige Stunden verkürzt werden.
Ein weiterer entscheidender Vorteil liegt in der Reproduzierbarkeit der Ergebnisse. Da die Schleifkörper gleichmäßig über die gesamte Werkstückoberfläche gleiten, erreichen sie auch schwer zugängliche Stellen wie Innenbohrungen1. Zudem gewährleistet das Verfahren, dass ausnahmslos alle Werkstücke bearbeitet werden – ein Aspekt, der für die Qualitätssicherung von entscheidender Bedeutung ist.
Optimale Anlagenauswahl für spezifische Anforderungen
Die Auswahl der geeigneten Gleitschleifanlage richtet sich nach verschiedenen Faktoren, die eine erste Orientierung für die Investitionsentscheidung bieten1:
Bearbeitungsziel: Die Intensität und Dauer des Kontakts zwischen Schleifkörpern und Werkstückoberfläche bestimmt das erreichbare Oberflächenergebnis. Multivibratoren sowie Fliehkraft- und Schleppschleifanlagen erzielen dabei eine erhöhte Abtragsleistung.
Werkstückgröße: Rund- und Trogvibratoren eignen sich für Teile unterschiedlichster Dimensionen – vom kleinsten Präzisionsteil bis hin zu größeren Strukturkomponenten1.
Prozessintegration: Während chargenweise Bearbeitung für viele Anwendungen ausreicht, bewähren sich Durchlaufanlagen bei der Integration in verkettete Produktionsprozesse. Sie arbeiten kontinuierlich und können an den Takt der Produktionslinie angepasst werden1.

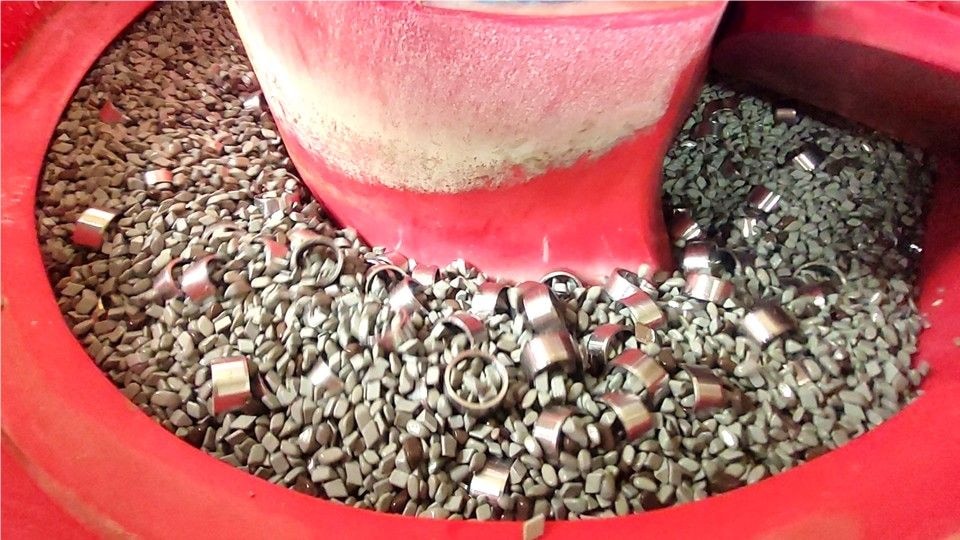

Rundvibratoren als universelle Lösung
Rundvibratoren haben sich als die am häufigsten verwendeten Gleitschleif-Maschinen etabliert1. Sie bieten eine universelle Lösung vom Entgraten über das Verrunden von Kanten bis hin zum Hochglanzpolieren. Die Vielseitigkeit dieser Anlagen zeigt sich in ihrer Eignung für diverse Materialien und Anwendungen – vom Vorschleifen bis zum Erzeugen galvanikreifer Oberflächen.
Die Funktionsweise basiert auf einem Unwuchtmotor, der den Arbeitsbehälter in Vibration versetzt. Diese Schwingungen übertragen sich auf die Schüttung aus Schleifkörpern, in der sich die Werkstücke befinden1. Die resultierende Relativbewegung sorgt für eine gleichmäßige und kontrollierte Oberflächenbearbeitung.
Qualität sichert die Zukunft in der Oberflächentechnik
Bei Schäfer Drehteile verstehen wir die Bedeutung hochwertiger Oberflächenbearbeitung für die Langlebigkeit und Funktionalität von Präzisionsteilen. Unsere 100-jährige Erfahrung in der Fertigung zeigt, dass die Kombination aus modernen Bearbeitungsverfahren und bewährten Qualitätsstandards entscheidend für den Erfolg ist.
Das Gleitschleifen ergänzt unser Leistungsspektrum als Q1-Lieferant der Deutschen Bahn AG ideal, da es eine einwandfreie Ausführung in Qualität und Lieferzeit ermöglicht. Die Automatisierbarkeit des Verfahrens unterstützt dabei unsere Flexibilität in der Produktion und trägt zur Prozesssicherheit bei, die unsere Kunden in der Bahn- und Automobilindustrie erwarten.
Häufig gestellte Fragen
Für welche Materialien eignet sich das Gleitschleifen?
Das Gleitschleifen ist für alle gängigen Metalle und Metalllegierungen geeignet. Darüber hinaus können auch Formteile aus Gummi, Kunststoff oder Keramik erfolgreich bearbeitet werden.
Wie reproduzierbar sind die Ergebnisse beim Gleitschleifen?
Im Gegensatz zur manuellen Bearbeitung erzielt das Gleitschleifen eine sehr hohe Reproduzierbarkeit der Oberflächenqualität, da alle Werkstücke gleichmäßig bearbeitet werden und kein Teil vergessen wird.
Welche Oberflächenbearbeitungen sind mit dem Gleitschleifen möglich?
Das Verfahren ermöglicht verschiedenste Bearbeitungen: vom groben Entgraten und Verrunden von Kanten über Glätten und Polieren bis hin zu Reinigen, Entfetten, Entzundern und Entrosten.
Wie wirtschaftlich ist das Gleitschleifen im Vergleich zur manuellen Bearbeitung?
Das Gleitschleifen reduziert den Zeitaufwand erheblich – in einigen Anwendungen von Tagen auf wenige Stunden. Der automatisierte Prozess erfordert keine Überwachung und kann auch schwer zugängliche Stellen wie Innenbohrungen erreichen.
Welche Anlagentypen stehen für verschiedene Anforderungen zur Verfügung?
Je nach Anwendung eignen sich verschiedene Maschinentypen: Rundvibratoren für universelle Einsätze, Multivibratoren für intensivere Bearbeitung, Durchlaufanlagen für kontinuierliche Prozesse und Trommeln für schonende Feinbearbeitung.
Professionelle Beratung für Ihre Oberflächenanforderungen
Sie möchten mehr über die Möglichkeiten des Gleitschleifens für Ihre spezifischen Anforderungen erfahren? Kontaktieren Sie uns für eine fachkundige Beratung. Als erfahrener Partner mit über fünfzigjähriger Expertise unterstützen wir Sie bei der Auswahl der optimalen Oberflächenbearbeitungsverfahren für Ihre Präzisionsteile. Gemeinsam entwickeln wir Lösungen, die Ihren Qualitätsansprüchen gerecht werden und gleichzeitig wirtschaftliche Vorteile bieten.
Quellen
- Walther Trowal: Gleitschleifen – So funktioniert es. Ein Leitfaden zur Wahl der richtigen Anlage
